產品簡介
WTK6900HC為本地語音觸發引擎的辨識模塊。該模塊基于目前最先進的深度神經網絡(luò )(DNN-HMM)語音識別技術,實現了高識別率、高實時性、本地和云端結合、高度一體化的語音識別及處理功能；可以實現語義識別等特定智能語音交互效果。同時該模塊具備常規MCU的控制及計算處理能力，可以實現各類需要通信及控制的應用。
在應用方面，該模塊可以支持本地語音檢測、喚醒，支持離線3-5米遠場識別以及300條離線命令詞條。模塊可通過UART將命令推送到設備原有的上位機，實現簡單的語音交互接口。該模塊方案支持漢語、英語，可廣泛應用于家電、照明、玩具、可穿戴設備、工業、汽車等產品領域，實現語音交互及控制和各類智能語音方案應用。
2、模塊特征
l 內核和存儲
? CPU 主頻可達 240 MHz，支持硬件浮點運算
? 內置 1MBytes SPI Flash 存儲器
l AI 算法
? 離線語音識別，采用最新的神經網絡(luò )算法，具有識別精準，誤判率低等優勢，5 米遠場可靠識別
? 語音降噪算法:過濾掉穩態噪聲、對動態噪聲也有很好的抑制作用，噪音下也可準確識別
? 音頻解碼：支持MP3，WAV 音頻解碼
l 音頻
? 單通道 16 位 DAC，SNR >= 95dB
? 單通道 16 位 ADC，SNR >= 90dB
? 采樣率支持 8KHz / 11.025KHz / 16KHz / 22.05KHz / 24KHz / 32KHz / 44.1KHz / 48KHz
? DAC支持直推式輸出
l 電源
? VCC 為 3.3V 至 5.5V
? VOUT 為 2.2V 至 3.4V
l 藍牙
? 符合藍牙V5.1 + BR +EDR +BLE 規范
? 滿足 Class1 class2 和 class3 傳輸功耗需求
? 支持 GFSK 和 π/ 4 DQPSK所有包裝類型
? 提供 +6dbm 發射功率
? 具有 -90dBm 靈敏度的接收器
? 快速 AGC 可增強動態范圍
? 支持 a2dp \ avctp \ avdtp \ avrcp \ hfp \ spp \ smp \ att \ gap \ gatt \ rfcomm \ sdp \ 12ca配置文件
l 外設
? 四個多功能 16 位定時器，支持捕獲和 PWM 模式
? 兩個 16 位 PWM 驅動發生器
? 一個全雙工基本 UART
? 一個 SPI 接口支持主機和設備模式
? 所有 GPIO 上的外部喚醒/中斷
l 工作溫度
? 工作溫度: -40℃至+85℃
? 存儲溫度: -65℃至+150℃
l 應用領域
? 智能家電（生活電器、健康家電、廚房家電等）
? 智能衛浴、智能照明、智能機電、智能家居。
? 智能玩具
3、管腳相關
3.1、模塊尺寸

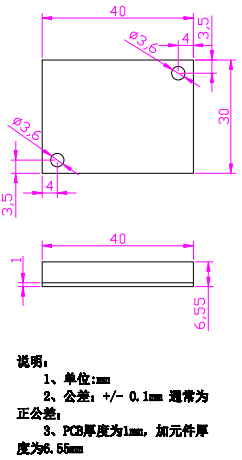

圖表1 - WTK6900HC模塊尺寸圖
3.2、管腳定義

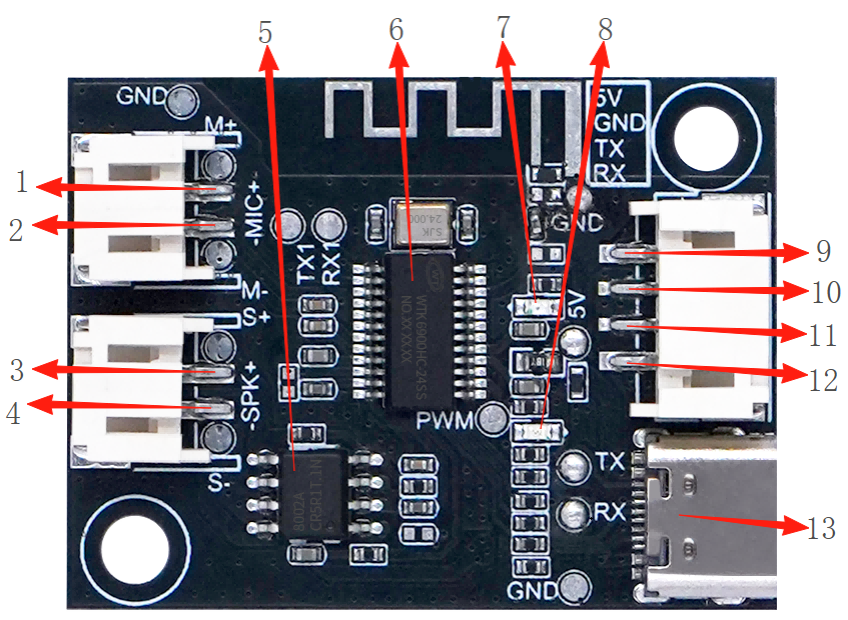

WTK6900HC-24SS實物圖如圖表2所示，實物管腳說明如圖表3所示，模塊封裝管腳如圖表4所示。上電使用前請務必認真核對管腳是否正確連接。
圖表2- WTK6900HC-24SS模塊實物圖
管腳號 | 信號名稱 | 功能說明 |
1 | MIC+ | 接麥克風正極 |
2 | MIC- | 接麥克風負極 |
3 | SPK+ | 喇叭接線端正極 |
4 | SPK- | 喇叭接線端負極 |
5 | WT8002 | 功放芯片 |
6 | WTK6900HC-24SS | 語音識別芯片 |
7 | 喇叭工作指示燈 | 不工作時亮紅色，工作時滅 |
8 | 電源指示燈 | 供電正常時亮綠色，沒有供電時滅 |
9 | VCC | 電源輸入（3.3~5.5V） |
10 | GND | GND |
11 | TX | UART 異步串口數據輸出 |
12 | RX | UART 異步串口數據輸入 |
13 | 供電口 | TYPE-C供電輸入（5V/1A/2A） |
圖表3- WTK6900HC-24SS實物管腳說明

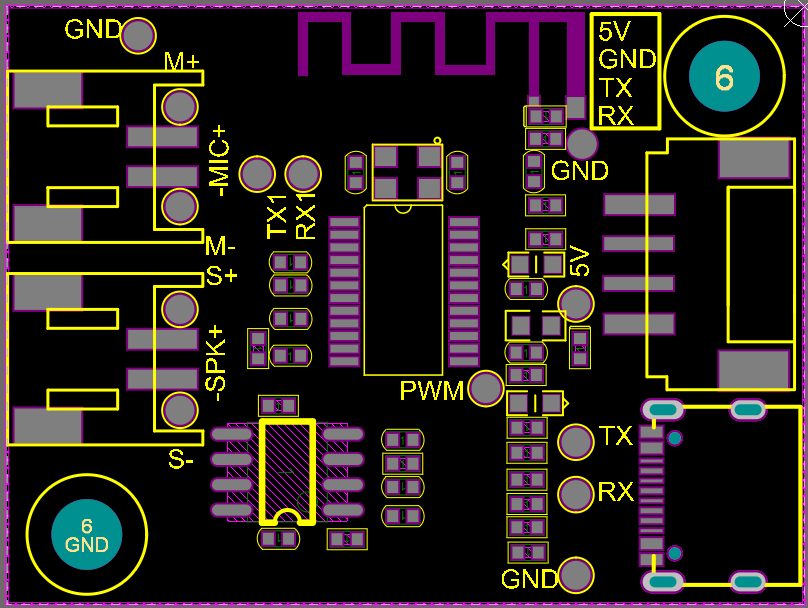

圖表4- WTK6900HC-24SS模塊封裝管腳圖

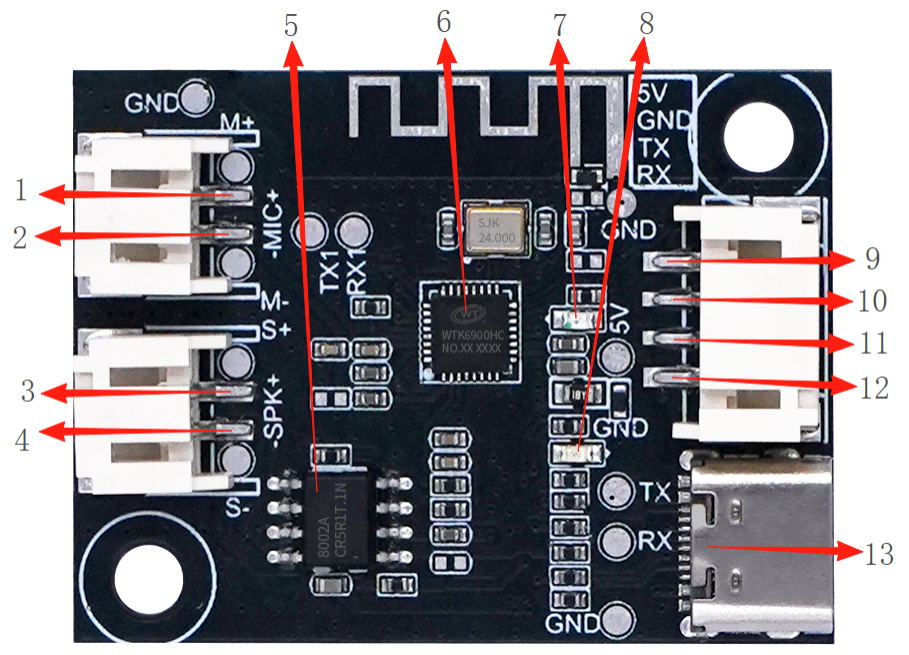

WTK6900HC-32N實物圖如圖表5所示，實物管腳說明如圖表6所示，模塊封裝管腳如圖表7所示。上電使用前請務必認真核對管腳是否正確連接。
圖表5- WTK6900HC-32N模塊實物圖
管腳號 | 信號名稱 | 功能說明 |
1 | MIC+ | 接麥克風正極 |
2 | MIC- | 接麥克風負極 |
3 | SPK+ | 喇叭接線端正極 |
4 | SPK- | 喇叭接線端負極 |
5 | WT8002 | 功放芯片 |
6 | WTK6900HC-32N | 語音識別芯片 |
7 | 喇叭工作指示燈 | 不工作時亮紅色，工作時滅 |
8 | 電源指示燈 | 供電正常時亮綠色，沒有供電時滅 |
9 | VCC | 電源輸入（3.3~5.5V） |
10 | GND | GND |
11 | TX | UART 異步串口數據輸出 |
12 | RX | UART 異步串口數據輸入 |
13 | 供電口 | TYPE-C供電輸入（5V/1A/2A） |
UART硬件連接

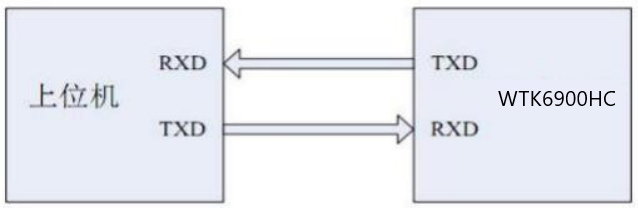

模塊 UART 接口硬件連接方式如下圖所示：
標準UART異步串口接口，屬于3.3V TTL電平接口。通訊數據格式是：起始位：1位；數據位：8位；奇偶位：無；停止位：1位。使用電腦串口調試助手，需要正確設置串口的參數，設置如圖：
起始碼 | 長度 | 擴展碼 | 命令碼 | 詞條ID | 累加和校驗 | 結束碼 |
0X7E | 06 | FF 06 | 01 | 見下文 | 見下文 | 0XEF |
“長度”是指長度+擴展碼+命令碼+詞條ID+校驗和的長度，“累加和校驗”是指長度+擴展碼+命令碼+詞條ID的累加和的低字節。
