?一、產品市場
隨著汽車行業的不斷更新變化，藍牙語音芯片在汽車電子中的應用已經非常廣泛，車用藍牙信息娛樂系統，可與智能手機建立無縫連接，無需駕駛員手動操作，就能傳輸音樂，撥打電話，以及控制應用程序。
對于未來的互聯汽車來說，藍牙技術可助力實現智能無線網絡，從而提高道路安全水平和駕乘舒適度。對于傳統的汽車儀表盤來說，MCU還需要跑藍牙協議棧，工作量大，使用WT2605C SOC藍牙芯片，可以大大減少工程師的開發時間，MCU只需要通過標準的AT指令與WT2605C藍牙芯片通訊即可，指令交互簡單，無需復雜的操作。
二、產品應用框圖
藍牙芯片：WT2605C-32N優勢如下
電話本、藍牙歌詞、U盤播放全部集成在WT2605C藍牙芯片上，整體方案的成本大大減少，工程師開發的工作量也同步減少，實現產品的多、快、好、省；
什么是多：多意味著功能種類豐富，WT2605C為雙模藍牙芯片，支持傳統的BR/EDR音頻藍牙以及BLE藍牙，BLE藍牙速率可達30KB/S；除此之外，常見的OTA升級、本地語音播放、語音識別等功能也集成在藍牙SOC上；
什么是快：快就是開發效率高，藍牙SOC本身集成的功能豐富，工程師通過AT指令即可完成對應功能的開發，無疑提高整體項目的開發進度；
什么是好：產品好，給客戶的體驗才會更加豐富，同等價位的產品，提高的功能豐富，帶來全新的體驗，整體的產品的競爭力就得到上漲；
什么是省：省意味著可以節省產品的BOM成本，SOC藍牙芯片外圍電路簡單，本身集成的功能豐富，無需配合其他器件來實現產品功能的多樣化，為客戶帶來產品的價格優勢；
三、芯片功能特點
WT2605C是一款功能強大的高品質語音芯片，采用了高性能32位處理器、最高頻率可達240MHz。具有低成本、低功耗、高可靠性、通用性強等特點，現有WT2605C-32N（體積小4*4MM） 的封裝芯片。定制串口通訊協議標準（AT）指令，同時也支持藍牙音頻播放和藍牙BLE數據傳輸功能。 支持SPI-Flash、TF卡、U盤做為存儲器。帶有文件索引播放、插播、 單曲循環、所有曲目循環、隨機播放等功能。 32級音量可調、最大可以支持外掛 128Mbit 的 Flash ， 32G 的 TF 卡和 32G 的 U 盤。
芯片特點：
?? 芯片的工作電壓范圍2.8V-5.0V；
?? WT2605B05為雙模藍牙，即音頻藍牙和數傳藍牙，雙模藍牙功能符合藍牙5.0和BLE規范；
?? 藍牙上電后，搜索音頻藍牙名稱為：BT_WT2605C
?? 藍牙晶振參數：24MHZ _9PF，±10PPM，具體型號參考可與本司業務溝通；
?? 藍牙上電連接手機后會顯示藍牙電量圖標；
?? 藍牙連接距離盡量保持在10M以內，效果會比較好，藍牙芯片布局請參考下述原理圖說明；
?? 采用WT2605B05芯片為核心，同時支持SPI-FLASH、TF卡、U盤三種存儲方式；SPI-FLASH存放為固定音源區（可更新），使用U盤更換內容，最大可以支持外掛 128Mbit 的 Flash ，32G 的 TF 卡和 32G 的 U 盤等；
?? 本司藍牙音頻功能主要分為兩個模式：藍牙模式和音頻模式，上電默認藍牙模式，打開手機藍牙即可搜索連接；音頻模式，即通過串口發送指令控制Flash、TF卡、U盤內音頻播放，兩者可通過AT+CHMODE指令切換，詳情指令操作參考下文，兩個模式不能同時運行(即不能在播放藍牙音樂的同時又控制Flash/TF卡/U盤內音頻播放)；
?? 標準UART（AT）通信接口，可以靈活實現指定地址播放、指定文件名播放、指定文件夾內文件播放、音量級數、上下曲、播放停止、存儲器切換和選擇播放模式等；
?? USB接口作用;（1）可支持掛載U盤播放；（2）具有U盤升級IC固件功能，OTA固件升級；
?? 支持FAT、FAT32文件系統，支持MP3、WAV格式）；
?? 在MP3模式下，有U盤和TF卡時，先響應TF卡，再響應U盤；支持U盤/TF卡熱插拔；
?? 典型TX輸出功率+2db；
?? 音頻編解碼器支持16位立體聲DAC和兩個通道16位ADC；
?? 高性能立體聲，ADC具有90dB的信噪比；
?? 上電默認處于藍牙模式，手機打開搜索藍牙即可，連上藍牙后，芯片TX腳會給出：BT_STA:6（6：表示連接成功）返碼，斷開藍牙會自動返回：BT_STA:9（9表示斷開連接） ，詳情請參考指令說明；
模塊管腳介紹
WT2605B05模塊片管腳介紹
?
?
四. 藍牙模式通信命令操作

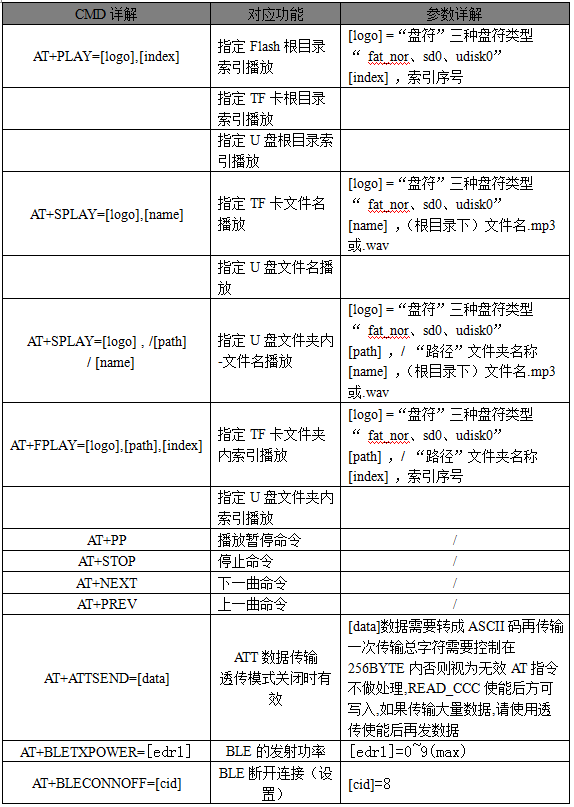

1.主要功能指令表一覽（功能代碼：L011）
1）、BT+BLE+本地音樂功能：
?
2）、BLE+本地音樂功能+語音識別：
注：BLE+本地音樂功能與上述指令表一致，不在過多描述：
??
2.藍牙模式命令返碼格式及部分音頻藍牙指令介紹?
1.EDR連接狀態（AT+EDRCONNOFF）?注：à: 12表示：來電話號碼。 注解：打出時返回一次，打入時每隔3秒輸出一次信號，直到掛機或者接通為止。
配置參數：未連接=0，僅電話支持2，僅音頻支持4，電話和音頻支持6?
示例（設置）發→◇AT+EDRCONNOFF=6
收←◆OK
示例（獲取）發→◇AT+EDRCONNSTA?
收←◆+EDRCONNSTA:6
2.?來電（AT+PHONEINCOME）
?
設置指令接聽、掛斷電話。
參數：à: 1表示：接聽
à: 2表示：掛斷
?
示例：發→◇AT+PHONEINCOME=2???? //指令掛斷
收←◆OK
收←◆+BT_STA:16????????????? //掛斷電話主動返碼
3.?重?fù)苌洗坞娫挘?/span>AT+CALLLASTON）
?
?注：發送該指令撥打上次電話（已電話本記錄的上次來電為準）
?
示例：發→◇AT+CALLLASTON
收←◆OK
收←◆+BT_STA:14??????? //打出電話????
收←◆+BT_STA:12?????????????? ?? //來/打電號碼，如下：
+TEL:19189904386
?
4.?設置來電自動接聽（AT+AUTOANSWER）?
?
設置來電自動接聽，關閉自動接聽功能。
參數：à: 0表示：禁止
à: 1表示：主動接聽（使能）
?
示例：發→◇AT+AUTOANSWER=0?
收←◆OK
5.設置音樂快進（AT+FF）
設置指令：參數1~（當前音頻最大時長） 單位/秒
支持藍牙狀態下手機音頻播放，快進響應。
注：藍牙狀態播放，由于手機版本配置，音樂播放器兼容等問題，部分播放器或手機機型，會出現指令響應正常，但沒有快進響應效果。
?
示例：發→◇AT+FF=10? //快進10秒
收←◆OK
6.設置音樂快退（AT+FR）
?支持SD卡播放、U盤播放、Flash播放、藍牙狀態下手機音頻播放，快退響應。
注：藍牙狀態播放，由于手機版本配置，音樂播放器兼容等問題，部分播放器或手機機型，會出現指令響應正常，但沒有快退響應效果。
注：超出快退播放時間，音頻會從頭開始播放
?示例：發→◇AT+FR=10?? //快退10秒
收←◆OK
7.獲取音樂文件名（AT+MUSICNAME?）
?注：該指令查詢僅在播放模式下有效。
8.獲取當前音樂播放總時長（AT+TOTALTIME?）
注：該指令查詢僅在播放模式下查詢有效。
示例：發→◇AT+TOTALTIME?
收←◆+TOTALTIME:111??????? //音頻時長111秒
9.電話本信息讀取（AT+TELNO）
?指令設置開啟讀取，和關閉讀取
參數：à:?“0”表示停止讀取
à:?“1”表示讀取
注：讀取出的參數順序'：[序號],[名字]，[號碼]
10.藍牙音樂歌詞開關命令（AT+LRC）
注：指令設置開啟歌詞推送后，數據主動推送，接收歌詞返碼
?參數：à: “0”表示關閉推送
? ? à: “1”表示打開推送
藍牙狀態播放，由于手機版本配置，音樂播放器兼容等問題，部分播放器或手機機型，會出現指令響應正常，但沒有快退響應效果。
示例：發→◇AT+LRC=1
收←◆OK
五.電路設計參考
?六.??應用實例
測試板展示：
1）支持SPI-Flash、支持TF卡、U盤；
2）支持FAT，F(xiàn)AT32文件系統；
3）控制方式：定制AT通信接口，默認波特率115200?（可配置）；
4）上電默認不播放；具備BUSY狀態指示、BUSY播放時為高電平（可配置）；
5）音頻輸出方式，樣品默認DAC輸出?
?
?1、藍牙音樂歌詞推送。
藍牙音樂歌詞開關命令（AT+LRC）
?
示例：發→◇AT+LRC=1
收←◆OK
串口即可推送歌詞等信息
2.電話本信息讀取
電話本信息讀取（AT+TELNO）
示例：發→◇AT+TELNO=1
收←◆OK
串口會推送本機號碼、電話簿、通話記錄等信息。
